Présentation réseau 1/160ème

La réalisation de ce réseau à l’échelle « N » (1/160è), type « Showcase » a débuté il y a une dizaine d’année. Crée à l’origine par 3 adhérents (Christelle, Christophe et Laurent), l’idée était de dire que chacun des 3 adhérents était responsable d’un module. Il est ainsi donc constitué de 3 modules pour une dimension 3,60m de long pour 0,90m de large. Ce qui en fait un réseau facilement transportable pour les expositions puisqu’il rentre dans 3 véhicules. Il est ici présenté à Dieppe pour la seconde fois avec quelques modifications apportées par Denis.

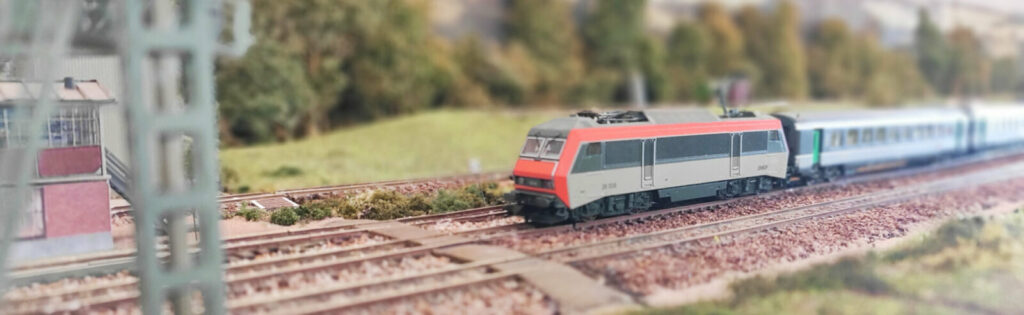

La BB26000 quitte la gare avec sa rame Corail.
La BB26000 quitte la gare avec sa rame Corail.

Inspiration

La réalisation de ce réseau s’inspire du réseau Ouest de la ligne Paris-Caen Cherbourg des époques IV et V. Il représente une gare de passage avec son embranchement vers une aire d’entretien.

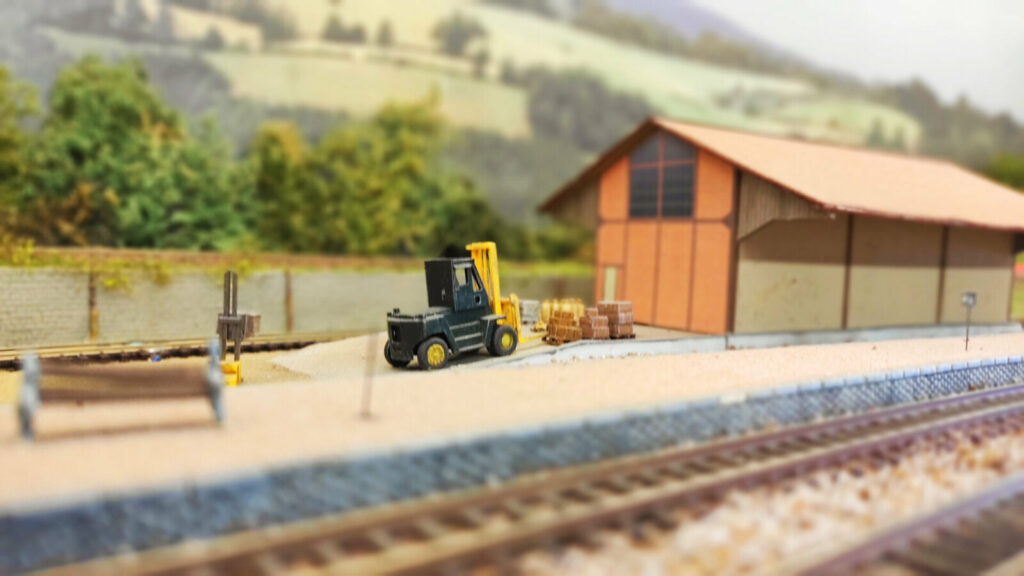

Vue de la gare, la halle de chargement de marchandises

Un réseau bien détaillé

Bien que l’échelle « N » ait été introduite dans les années 1960, c’est véritablement à partir des années 2000 que la miniaturisation a permis de réaliser des créations de grande qualité, avec un niveau de détail comparable à celui des échelles plus grandes.
On retrouve ainsi sur ce réseau un décor très complet passant d’une zone plus industrialisée pour aller vers une gare de passage et quelques voies de manœuvres.

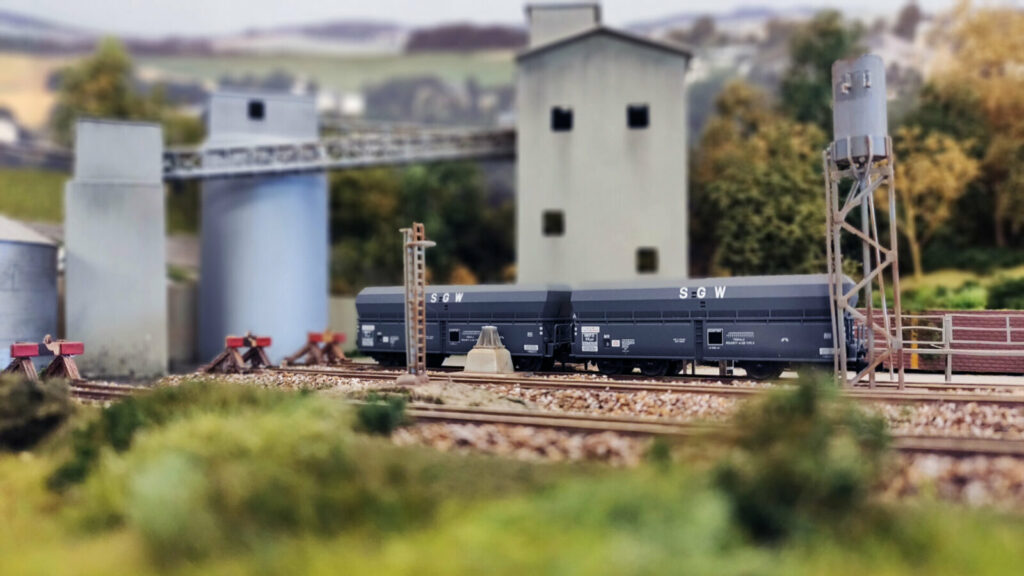

Quelques fois encore on peu apercevoir des wagons trémies devant la grande usine.

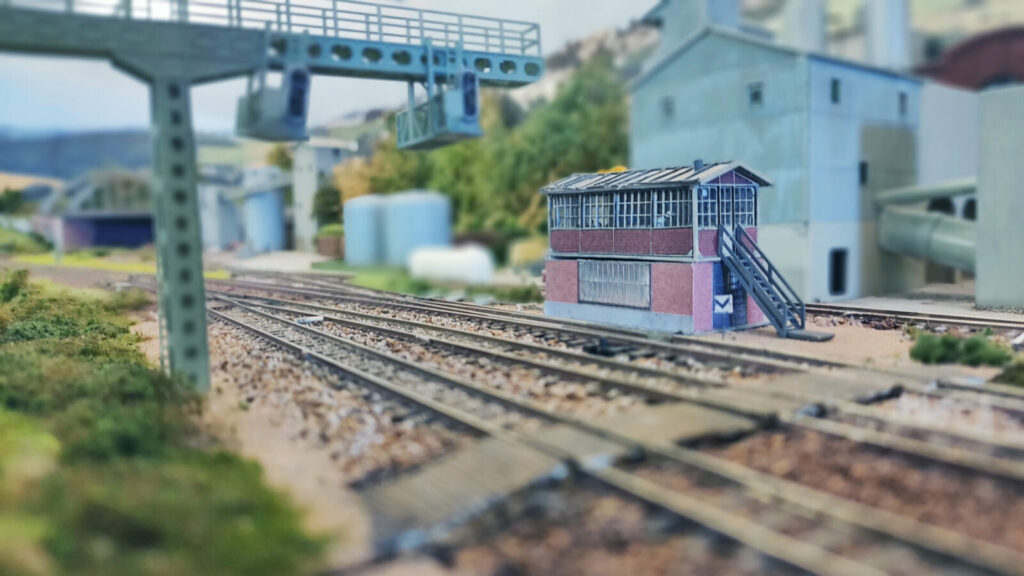

Le poste d’aiguillages et de gestion de toute la signalisation, avec la grande potence.

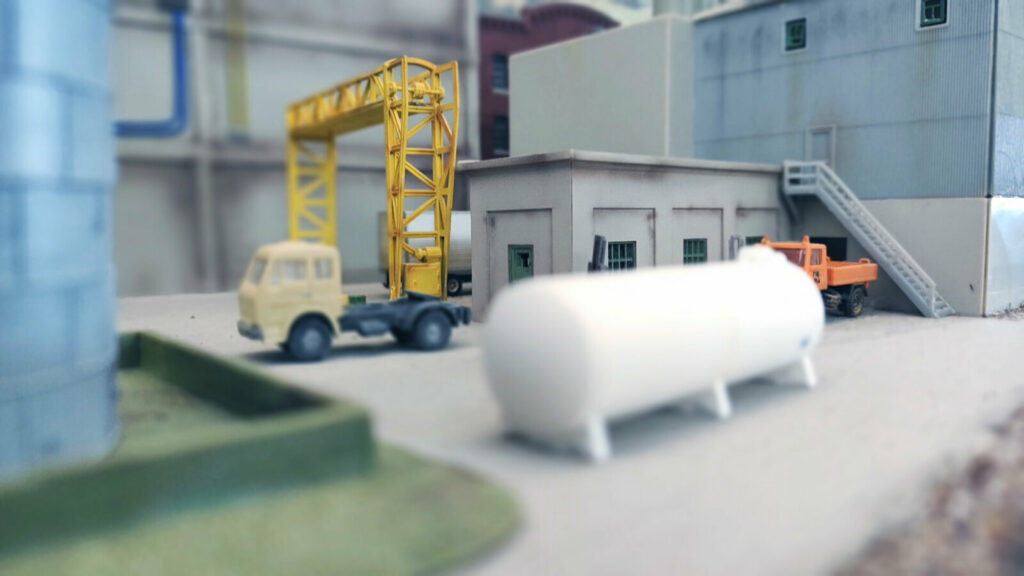

L’entrée de l’usine et le poste d’accueil.

Une signalisation gérée avec ArCoMoRa

Le fonctionnement de la signalisation est ici confiée au système ArCoMoRa via le module ArSigDec. Basé sur des cartes programmables Arduino, le système permet de reproduire les signalisations de tous les pays du monde assez facilement.
En quelques mots, ArCoMoRa :

  • Ne requiert aucune connaissance en Arduino pour s’installer
  • Peut s’installer sur une carte Arduino MEGA, portant alors le nombre de sorties à 58
  • Gère des signaux de 2 à 8 LEDS et jusqu’à 10 aspects (le tout entièrement paramétrable)
  • Permet de régler l’intensité de chaque LED (plutôt que de changer une résistance, on ajuste l’intensité à appliquer à la LED avec pour le coup un retour visuel direct du résultat)
  • Paramétrage du temps de clignotement, en dissociant le temps allumé et le temps éteint.
  • Réglage de temps de « fondu », pour passer d’un état à un autre.

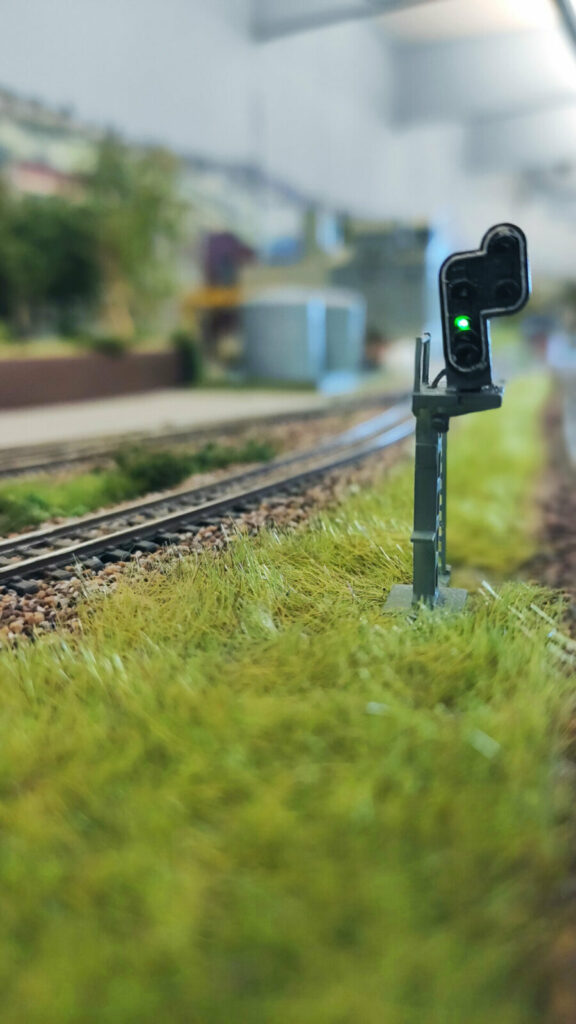

Signal donnant la régulation d’entrée en gare et/ou la bifurcation vers les voies de service.

Signalisation avec ArSigDec

L’envers du décor

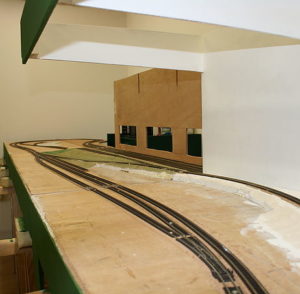

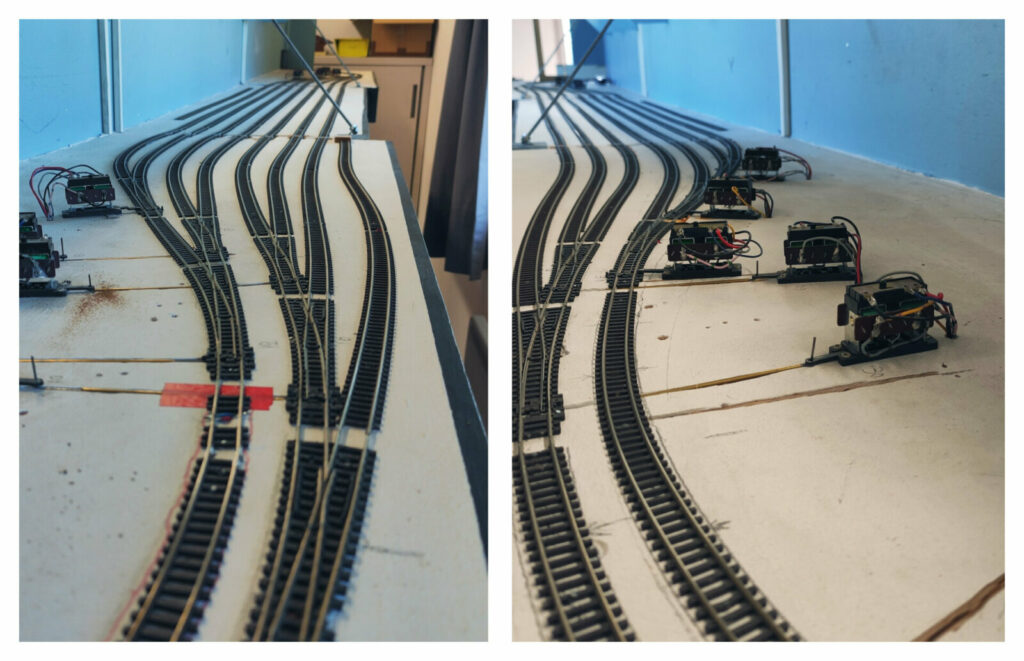

L’arrière du réseau permet de stocker jusqu’à 7 rames.
